Схема электропроводки в квартире: что должно быть на плане

Из каких частей состоит схема электрики

Для квартиры обычно готовят план электроточек и схему групп электрощита. На первом отмечают розетки, выключатели, светильники и выводы для техники. На втором показывают, какие потребители объединены в линии и какими аппаратами они защищены.

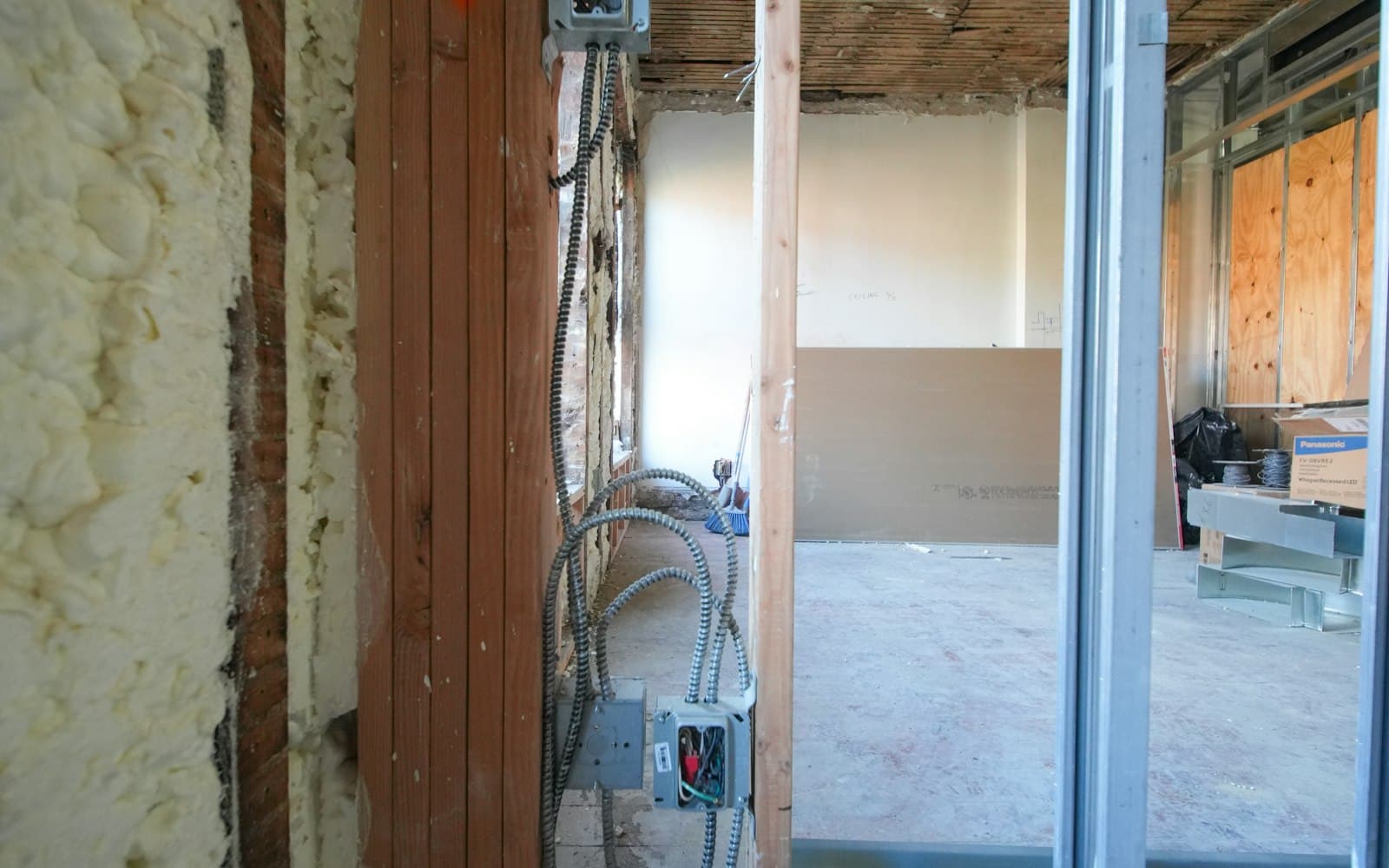

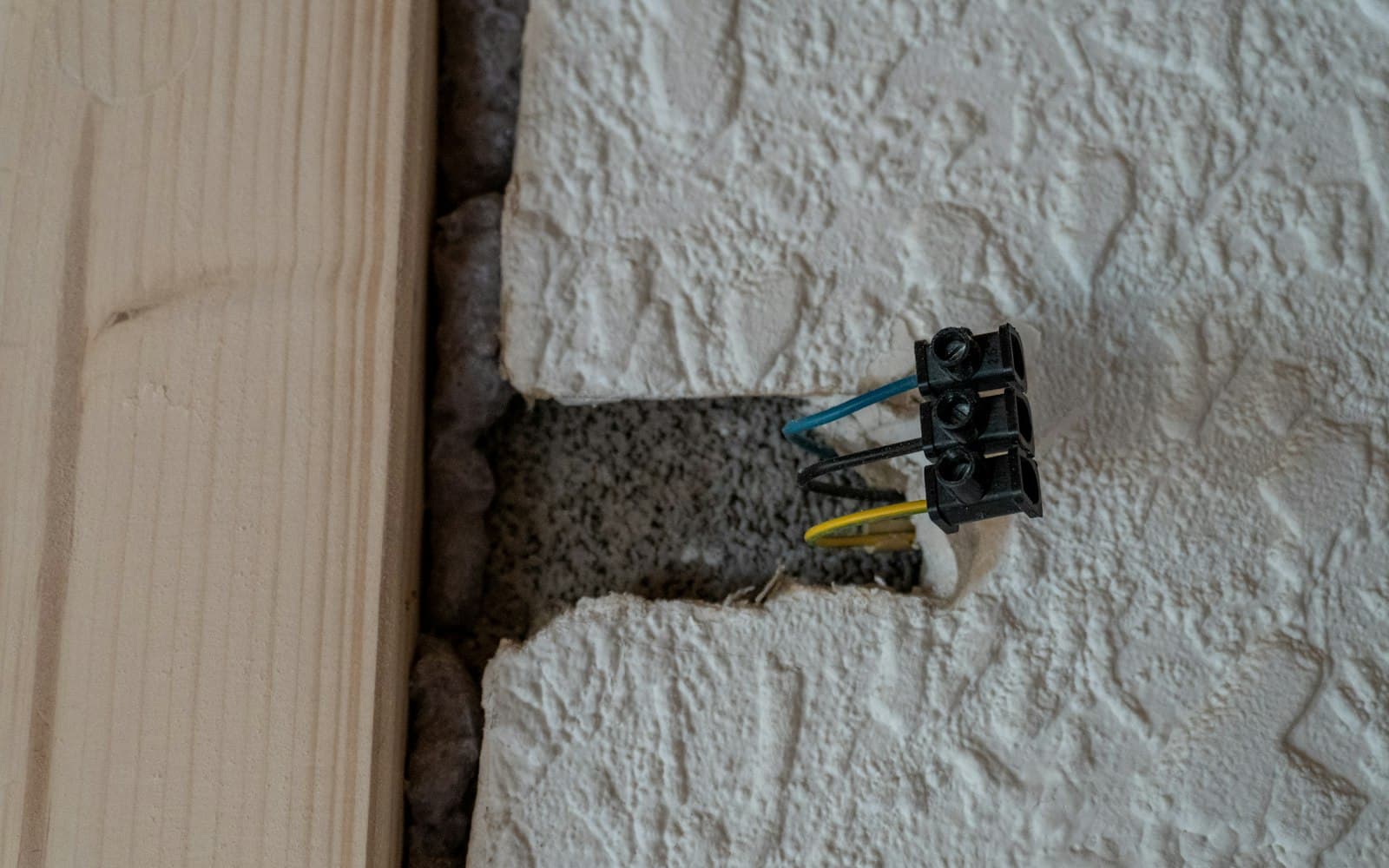

Дополнительно полезна схема кабельных трасс. Она помогает фотографировать скрытые линии и позднее безопаснее сверлить стены или менять отделку.

• План розеток и стационарной техники с размерами.
• План освещения и сценариев управления светом.
• Перечень отдельных линий для мощных потребителей.

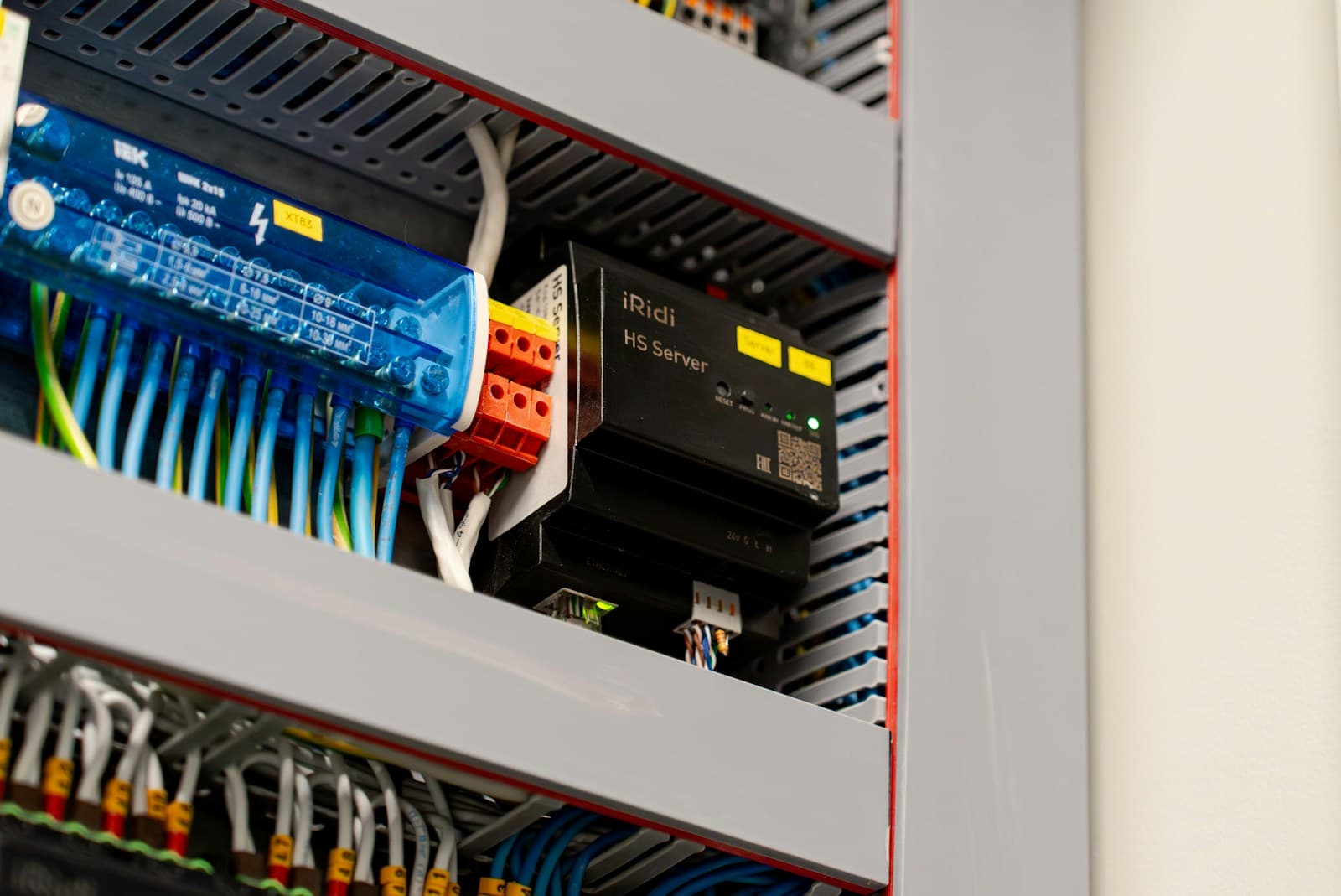

• Схема электрощита с маркировкой каждой группы.
• Расположение трасс и распределительных узлов.

Начинайте с мебели, а не с кабеля

Сначала на план наносят кухонный гарнитур, кровати, рабочие столы, телевизоры, кондиционеры и сантехнику. Затем определяют места подключения. Если расстановка меняется после электромонтажа, часть розеток может оказаться за шкафами или далеко от техники.

Для каждой точки стоит записать назначение. Пометка «розетка 12» менее полезна, чем «посудомоечная машина» или «рабочий стол»: назначение помогает правильно определить нагрузку и доступность подключения.

Как разделяют квартиру на группы

Освещение, обычные розетки и мощные приборы не стоит бездумно собирать в одну линию. Разделение локализует неисправность и позволяет подобрать защиту под конкретный кабель и нагрузку.

• Освещение и розетки обычно разделяют.
• Кухонную технику считают по фактической мощности и инструкции производителя.
• Для стиральной машины, водонагревателя и кондиционеров заранее проверяют необходимость отдельных линий.
• Влажные помещения проектируют с соответствующей защитой.
• В щите оставляют разумный резерв для будущих изменений.

Что проверить до начала штробления

• Все точки привязаны к чистовым размерам и реальной мебели.
• Розетки встроенной техники доступны для обслуживания.
• Выключатели не перекрываются открытыми дверями и шкафами.
• Согласованы места кондиционеров, подсветки и слаботочных выводов.
• Каждая линия подписана, а состав работ совпадает со сметой.

Что сохранить после монтажа

Сохраните финальный план, маркировку щита, фотографии стен до штукатурки и перечень установленного оборудования. Если трассы изменились по ходу работ, исполнительную схему нужно обновить.
